算例文件位于安装文件Samples\B2.4-8.8-530-4.1.axt

教程学习要点：熟悉AxTurbo软件基本操作，相关输入参数的详细解释，请参看帮助“界面”部分。

机型特点：背压式，无抽汽，无补汽，无回热系统。

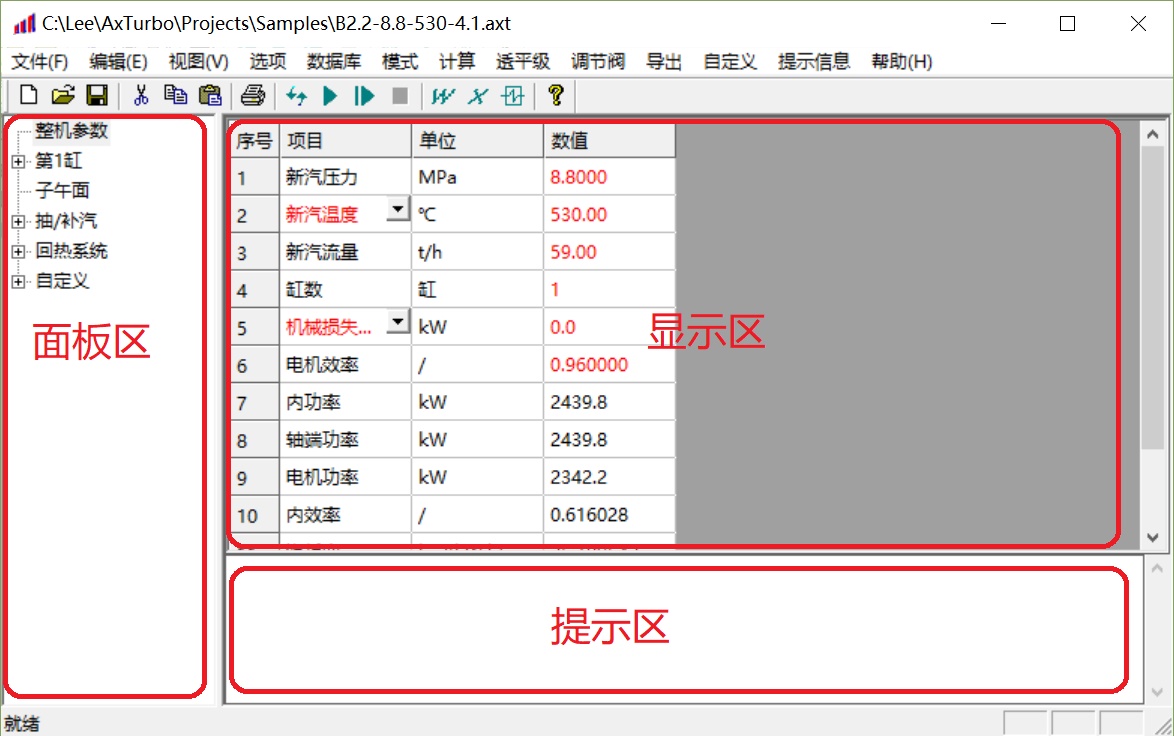

主界面窗口分为三个区域：左侧面板区域，右上部分为显示区，右下侧为提示区。

（1） 打开软件AxTurbo

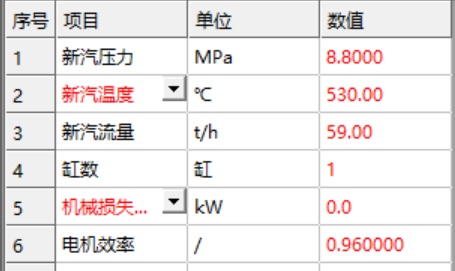

（2）整机参数：新汽参数温度/新汽焓为可选项，饱和气体或者湿蒸汽只能选择新汽焓作为输入项。

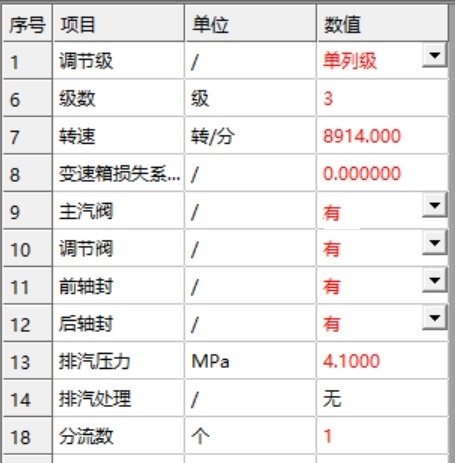

（3）鼠标点击左侧面板区“第1缸”，在右上侧显示区输入第1缸参数

（4）鼠标左键点击"第一缸"左侧的+号，展开该项下一级显示，鼠标左键点击"静叶栅"，在弹出的下拉菜单中，点击“关联叶型”，然后在弹出对话框中，左侧叶型库中选择“本地->HQ->红旗4型->25HQ-4”，然后在右侧的输入叶型设计参数：叶根直径463，叶高27，叶片数52，输入叶片数的时候，注意观察相对栅距和出口汽流角是否在合理范围内。然后点击按钮"确定"，完成第一级静叶输入。

（5）第2级和第3级静叶输入方法一样，叶型均选择“本地->HQ->红旗2型->25HQ-2"，叶片数均为36，叶高均为18，有效叶片数分别为22和26，小于全周叶片数，表示这两级均为部分进汽。

（6）动叶输入方法均静叶相同。三级动叶分别为“本地->HQ->红旗3型->30HQ-3"，“本地->HQ->红旗1型->30HQ-1"，“本地->HQ->红旗1型->30HQ-1"。

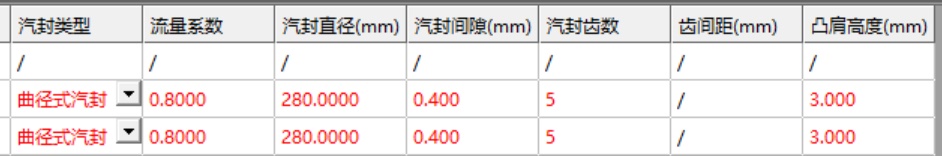

（7）隔板汽封：鼠标左键点击左侧面板“第1缸->隔板"，输入隔板汽封参数

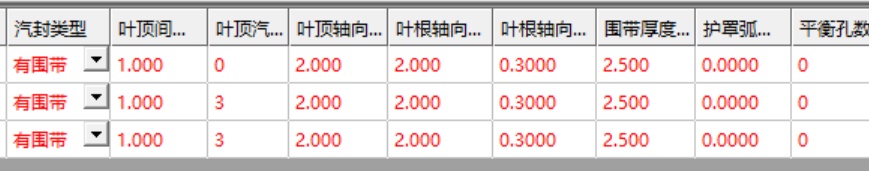

（8）叶顶汽封：鼠标左键点击左侧面板“第1缸->叶轮"，输入叶型汽封参数

（9）配汽方式：鼠标左键点击左侧面板“第1缸->配汽方式"，输入喷嘴组数4，每组喷嘴数3。

（10）主汽阀：鼠标左键点击左侧面板“第1缸->主汽阀杆"，输入压损系数0.02，阀杆数0，或者阀杆段数0，表示不计算主汽阀漏汽。

（11）调节阀：鼠标左键点击左侧面板“第1缸->调节阀杆"，输入压损系数0.02，阀杆数0，或者阀杆段数0，表示不计算调节阀漏汽。

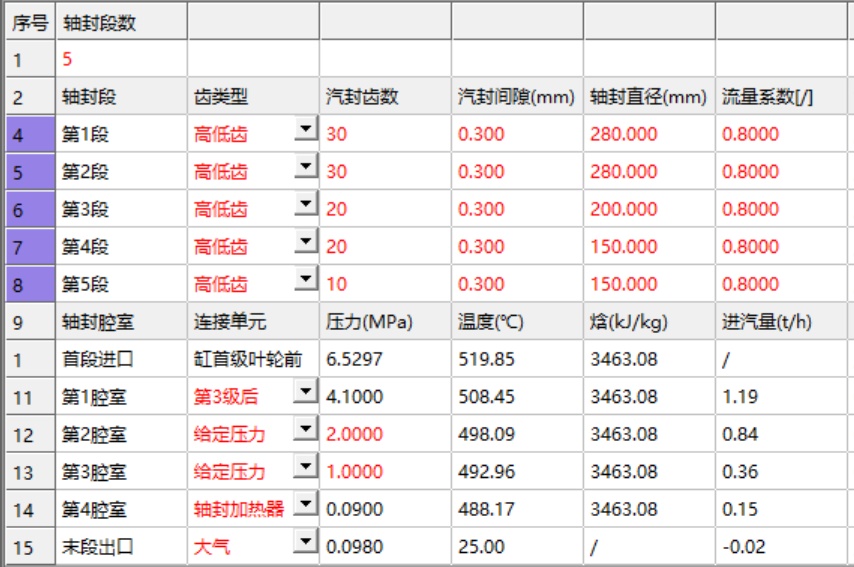

（12）前轴封漏汽：鼠标左键点击左侧面板“第1缸->前轴封"

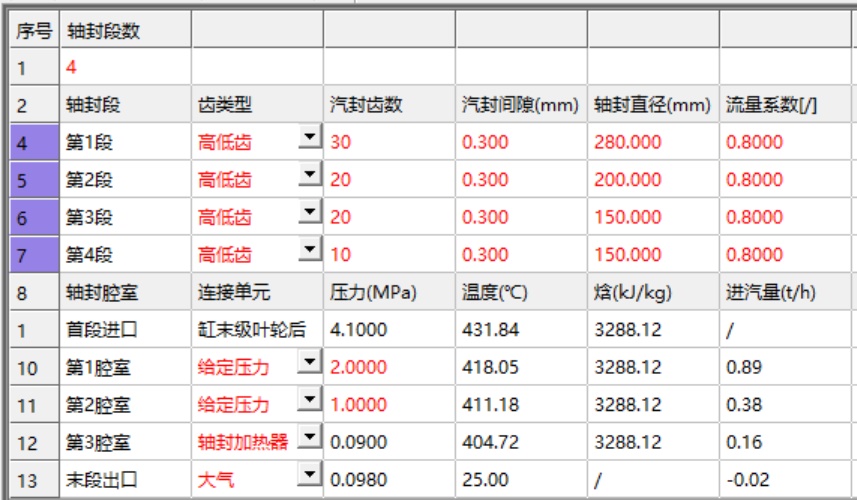

（13）后轴封漏汽：鼠标左键点击左侧面板“第1缸->后轴封"

（14）现在完成了数据输入，点击菜单"计算->计算"或者工具栏按钮"计算"，开始热力计算，计算过程中，在提示栏中会显示相关提示，如果计算出现异常，也会有提示。计算完成后，可在“第1缸->级结果参数”查看各级详细计算结果。
