教程学习要点:学习自动热力设计抽汽式汽轮机。
机型特点:抽汽式,有抽汽,无补汽,有回热系统。
(1)点击菜单:模式->热力设计,将计算模式切换为设计模式。

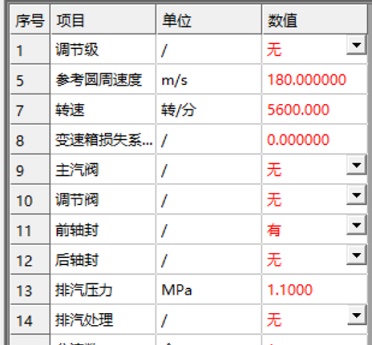

(2)左侧控制面板:整机参数,输入新蒸汽参数:
① 压力:4.9MPa
②温度:470℃
③ 流量:152t/h。
④缸数:2

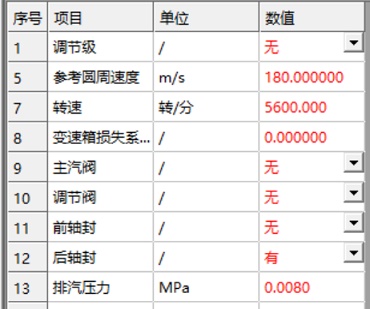

(4)输入第2缸参数:
(5)设置抽汽:
① 抽汽数:1
② 抽汽位置:第1缸末。
(6)设置回热系统:
① 给定加热器数和给水温度
需要给出给水温度,用来分配1号加热器抽汽位置。
② 3号加热器类型修改为除氧器,并给定除氧器运行方式为定压运行,工作压力0.117MPa,给水泵压力6MPa
③ 6号加热器类型修改为轴封加热器。
④给定凝汽器的补水流量50t/h,凝结水泵压力0.5MPa。

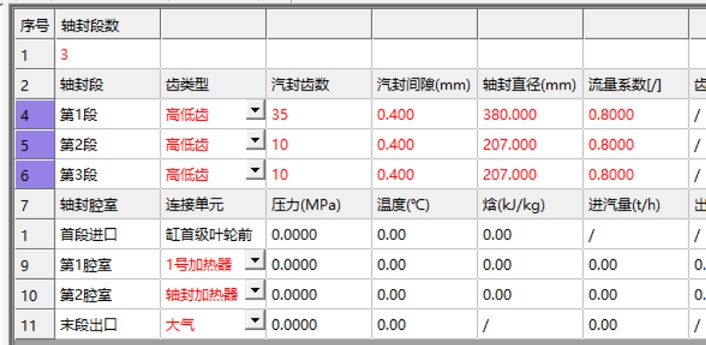

(7)前轴封:
(8)后轴封:
(9)然后,我们就完成了相关参数输入,开始计算,点击菜单:计算->计算。自动确定级数,并且从叶型库中自动选择各级最优的叶型,自动优化各级焓降分配,完成背压式汽轮机通流部分的热力设计,并自动将模式切换为热力计算。
(10)下面,我们对方案进行进一步修改,增加调节级,进行带调节级的热力设计。
① 菜单:模式->热力设计

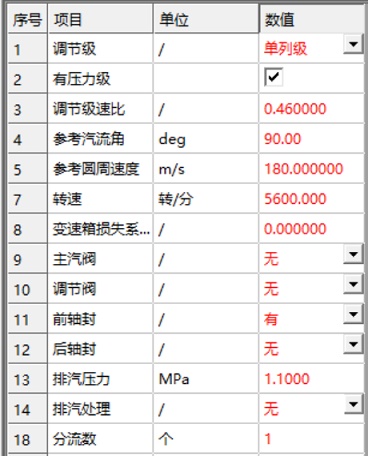

② 第1缸->单列调节级,并设置调节级速度0.46,适当增加调节级的叶根直径为650mm,从而提升调节级的调节能力,叶型默认不做修改(当然也可以选择自己想要设置的叶型)。

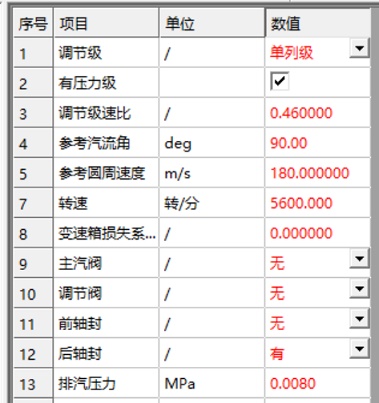

③ 第2缸->单列调节级,并设置调节级速度0.46,适当增加调节级的叶根直径为650mm,从而提升调节级的调节能力,叶型默认不做修改(当然也可以选择自己想要设置的叶型)。
④然后,我们就完成了增加了调节级相关参数输入,开始计算,点击菜单:计算->计算。自动确定级数,并且从叶型库中自动选择各级最优的叶型,自动优化各级焓降分配,完成背压式汽轮机通流部分的热力设计,并自动将模式切换为热力计算。
