注：下载专区可下载结构设计演示视频进行观看

（1）模块化设计

　　①标准化：针对汽轮机中的所有零部件制定可行的设计标准，建模和设计过程均在该标准框架下进行。

　　②模块化：以功能或用途作为模块的划分依据，将汽轮机零部件定义为模块。

　　③参数化：模块的设计和修改采用参数化，以及子模块装配为装配件均通过参数控制。

(2) 模块化设计优点

　　①要求低：对设计和制造的技术人员的专业技术水平要求低。

　　②周期短：减少人工绘图环节，软件自动生成工程图纸，缩短设计周期。

　　③自动化：图纸绘制和三维建模均自动生成，没有人工绘图导致各个零件图尺寸不匹配或者标注尺寸与实际尺寸不一致等错误。

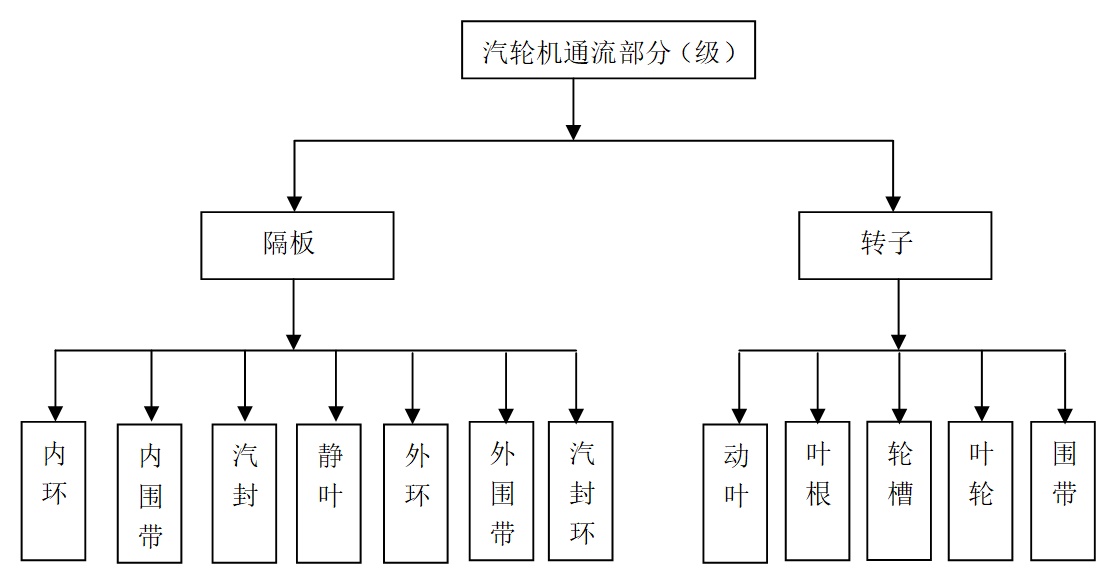

(3) 通流部分模块

(4) 工程图纸（实时查看/输出至Autocad）

　　①隔板装配图以及零部件图（隔板内环、隔板内围带、隔板汽封、隔板径向汽封、隔板外环、隔板外围带、叶顶汽封环、叶顶汽封、静叶）。

　　②叶轮装配图以及零部件图（动叶片图、叶根图、叶轮图）。

(3) 自动三维建模

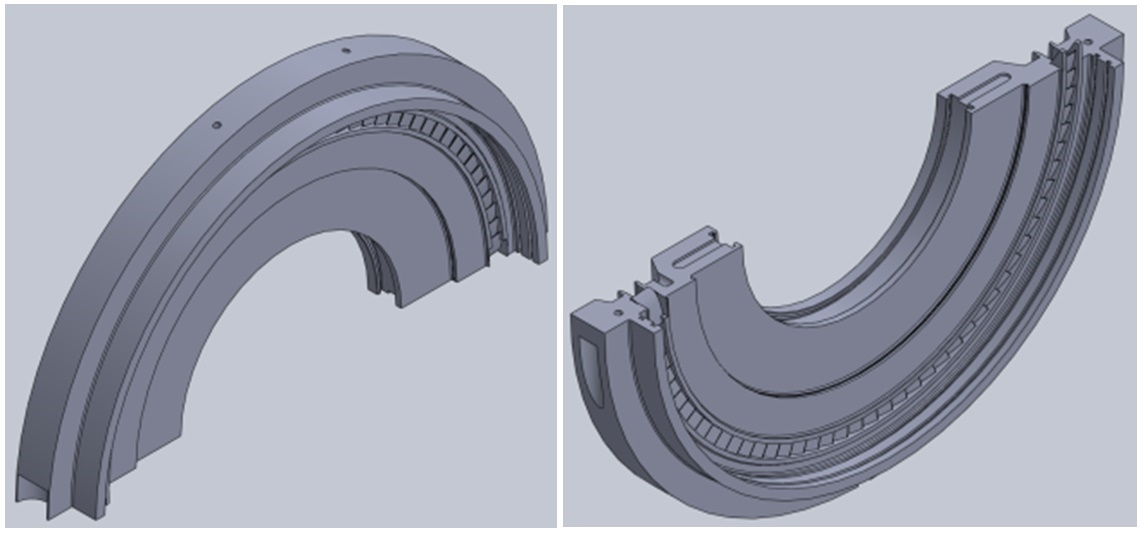

　　①隔板三维建模

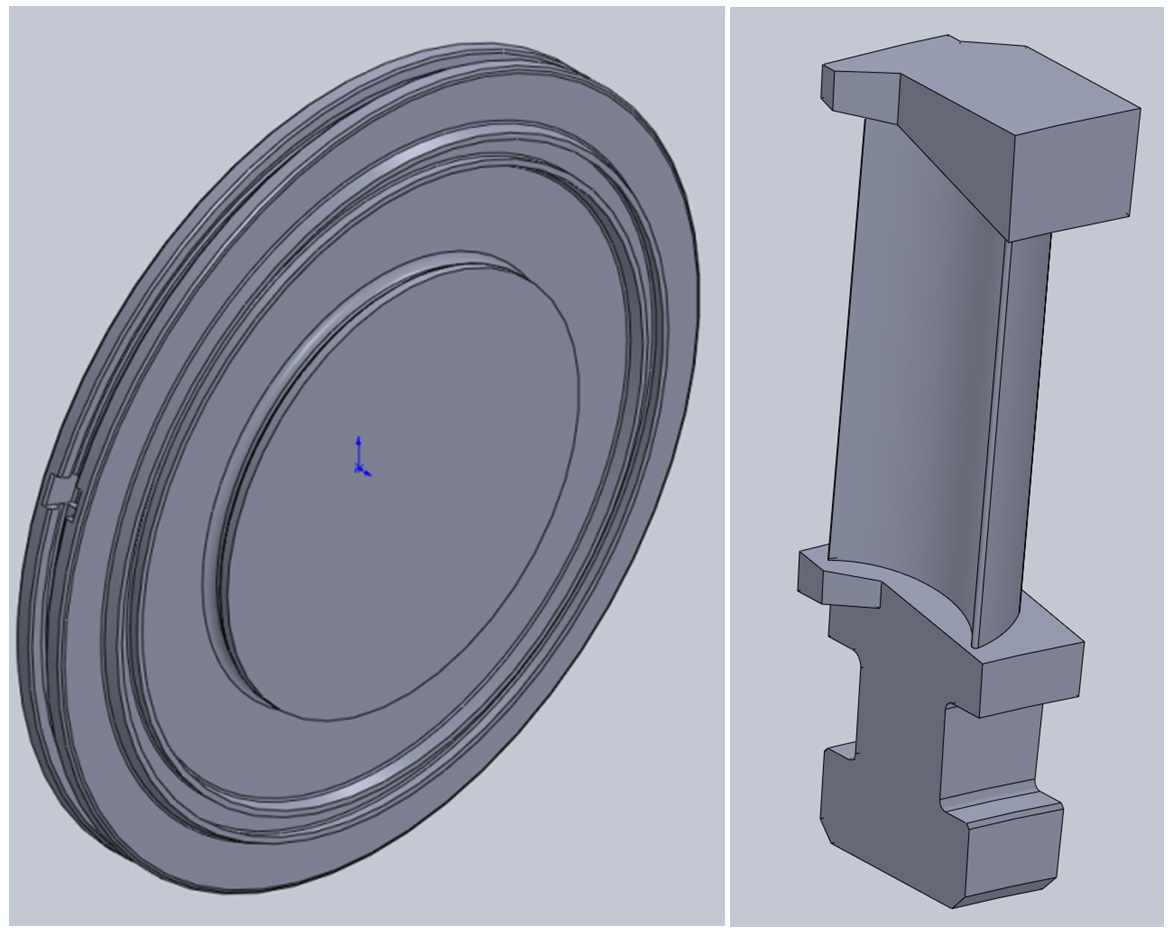

　　②叶轮叶片三维建模
